电动扳手作为一种常见的电开工具，其运用较为频频，其间一种可以完成定扭矩输出的电动扳手又称为定扭矩电动扳手。现有的定扭矩电动扳手包含壳体，壳体上设置有电机即动力源，壳体前端设置有经过传动组织与电机传动相连的套杆，套杆作为扭矩输出构造用于向外输出扭矩。为了可以完成定扭矩的输出，电动扳手具有扭矩检测局部，扭矩检测局部检测扭矩输出构造的输出扭矩，然后完成抵达指定扭矩时中止动力输出，现有定扭矩电动扳手的扭矩检测局部基本都是经过检测电动扳手的电流来完成的，当电动扳手施加扭矩必定水平后，套杆的滚动会受阻，这会影响电动扳手的电流输出，然后判别扭矩输出构造处的输出扭矩，电流毕竟与输出扭矩只是有对应联络，而没有换算联络，这种经过检测电流来判别输出扭矩的方式存在的大问题就是丈量精度差，无法完成在高精度范畴中运用。

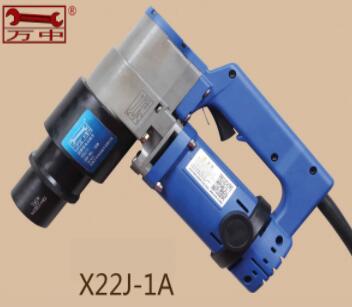

定扭矩电动扳手
此外现有技艺中的，为了丰厚电动扳手的功用，电动扳手常常还具有大扭矩和小扭矩输出才干，但是其为了完成大扭矩、小扭矩输出之间的转化，其也是经过杂乱的传动变速组织来完成的，不只构造杂乱，而且由于整个传动途径上减速传动过多，大扭矩输出时的套杆转速极地，电动扳手的作业效率较差。
技艺完成要素：
本发明的企图在于供应一种定扭矩电动扳手，以处置现有技艺中对扭矩输出构造的输出扭矩检测精度差的问题。
为处置上述技艺问题，本发明中的技艺方案如下：
一种定扭矩电动扳手，包含壳体，壳体前端设置有滚动轴线沿前前方向延伸的扭矩输出构造，壳体后端安装有电池，壳体上固定设置有反作用力丈量臂，反作用力丈量臂上设置有用于与相应固定部件传力协作以检测所示反作用力丈量臂所受作用力的力检测构造，力检测构造包含力传感器。
所述力检测构造包含内设有液压油的活塞腔，活塞腔在反作用力丈量臂宽度方向的两头分别导向挪动安装有榜首活塞和第二活塞，力传感器为衔接于活塞腔上的压力传感器。
力传感器包含设置于反作用力丈量臂相对两边的榜首压力传感器和第二压力传感器。
壳体上设置有少两个与所述扭矩输出构造传动衔接并用于分别向所述扭矩输出构造输出不同大小扭矩的动力源。
所述壳体上设置有前后布置的前传动轮和后传动轮，所述扭矩输出构造设置于所述前传动轮上，后传动轮与前传动轮之间经过单向传动构造传动衔接，其间一个动力源与所述前传动轮传动相连，别的一个动力源与所述后传动轮传动相连。
前传动轮与后传动轮同轴线设置，所述单向传动构造为棘轮传动构造或单向轴承传动构造。
与所述前传动轮传动相连的动力源为电机，与所述后传动轮传动相连的动力源为液压缸。
本发明的有利作用为：运用时，经过扭矩输出构造向螺栓或螺母输出扭矩，当拧紧到必定水平，螺栓或螺母不能持续拧紧，根据作用力和反作用力，此刻壳领会遭到一个反作用力，反作用力丈量臂的力检测构造被挡到一个固定部件上，经过力传感器检测此刻壳体所遭到的反作用力，根据该反作用可准确换算出扭矩输出构造处的输出扭矩。
无论是正转输出扭矩仍是回转输出扭矩，经过活塞腔的设置，仅需运用一个压力传感器即可，削减传感器部件，不只可以降落反作用力丈量臂的构造杂乱水平，还可降落产品的本钱。
本发明中，经过设置个数不只有的动力源，每个动力源向扭矩输出构造输出不同大小的扭矩，在面对不同的扭矩输出环境时，只需运用不同的动力源动力输出即可，相比现有技艺中，仅有一个动力源而需求杂乱的传动组织来完成不同扭矩输出而言，构造简单。
液压缸用于完成大扭矩输出，电机用于完成小扭矩输出，电机在经过前传动轮带动动力输出面扭矩输出时，由于单向传动构造的存在，不会对液压缸形成影响，在需求运用液压缸输出扭矩时，液压缸经过后传动轮、前传动轮向动力输出面输出扭矩，单向传动构造不停止减速，因此可以完成快转速的大扭矩输出，进步作业效率。本文来源：
